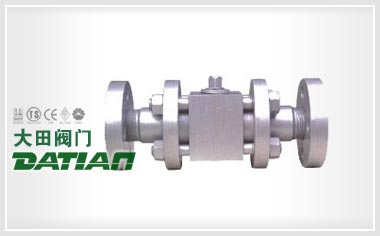

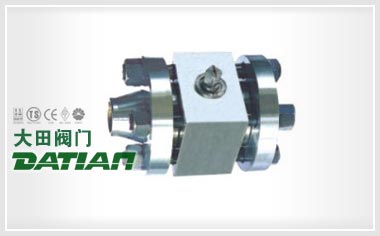

高壓對焊球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。高壓對焊球閥與其他球閥產品相比的特點是獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
| 適用介質 Suitablemedium |
型號 Type |
閥體 Body |
球體、閥桿 Ball, Stem |
手柄 Handend |
密封圈 Gasket |
墊片、填料 Shim,Packing |
|---|---|---|---|---|---|---|
| 水、蒸汽、油品Water,steam, oil | Q61N-16/320C Q661N-160/320C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 鑄鐵WCB | 聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 Nitric Acid |
Q61N-16/320P Q661N-160/320P |
304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | |||
| 醋酸類 Acetic Acid |
Q61N-16/320R Q661N-160/320R |
316/1Cr18Ni12Mo2TI | 316/Cr18Ni12Mo2Ti |
| 型號 Type |
公稱通徑 Nominal diameter |
尺寸 Dimensions | |||||
|---|---|---|---|---|---|---|---|
| L | L1 | D | D1 | H | L0 | ||
| Q61F N-160 Q661F N-160 |
10 | 150 | 60 | 90 | 18 | 68 | 220 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | |
| 20 | 191 | 81 | 110 | 29 | 75 | 250 | |
| 25 | 205 | 985 | 115 | 36 | 80 | 250 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | |
| 65 | 360 | 150 | 220 | 80 | 180 | 500 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | |
| 型號 Type |
公稱通徑 Nominal diameter |
尺寸Dimensions | 氣動裝置 | |||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | D | D1 | H | L0 | |||
| Q661F N-160 Q661F N-320 |
10 | 150 | 60 | 90 | 18 | 211 | 255 | QD60 |
| 15 | 170 | 70 | 100 | 23 | 293 | 348 | QD100 | |
| 20 | 191 | 81 | 110 | 29 | 297 | 348 | QD100 | |
| 25 | 205 | 95 | 115 | 36 | 303 | 348 | QD100 | |
| 32 | 230 | 110 | 150 | 43 | 456 | 520 | QD150 | |
| 40 | 260 | 120 | 170 | 49 | 463 | 520 | QD150 | |
| 50 | 330 | 140 | 200 | 61 | 478 | 520 | QD150 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | - | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | - | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | - | |
高壓球閥問世于20世紀50年代，隨著發展，生產工藝及產品結構的的不斷改進（尤其是在不銹鋼系列），也隨著不同行業對球閥的要求不斷上升。在短短的40年時間里，已迅速發展成為一種主流的不銹鋼閥類。在西方國家工業發達的國家，不銹鋼高壓球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。高壓球閥（不銹鋼高壓球閥）主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高壓對焊球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
