Q611F（PPL）-16，25，40，64
大田閥門公司生產銷售的氣動三片式球閥分為整體式、兩段式及三段式。閥體鑄造采用國外引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
氣動三片式球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或 通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。 氣動三片式球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

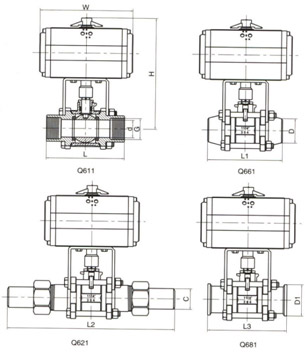

| 通徑DN | Q611F-16,25,40,64 | |||||
|---|---|---|---|---|---|---|
| mm< | In< | d< | G< | L< | H< | W< |
| 8 | 1/4″ | 8 | G1/4″ | 65 | 140 | 104 |
| 10 | 3/8″ | 10 | G3/8 | 65 | 140 | 104 |
| 15 | 1/2″ | 15 | G1/2 | 72 | 150 | 140 |
| 20 | 3/4 | 18 | G3/4″ | 85 | 155 | 140 |
| 25 | 1″ | 24 | G1″ | 91 | 165 | 140 |
| 32 | 1 1/2″ | 30 | G1 1/4″ | 110 | 180 | 164 |
| 40 | 1 1/2″ | 38 | G1 1/2″ | 122 | 190 | 164 |
| 50 | 2″ | 48 | G2″ | 145 | 210 | 190 |
| Q661F-16,25,40,64 | ||||||
| mm< | In< | d< | G< | L1< | H< | W< |
| 8 | 1/4″ | 8 | 14.3 | 65 | 140 | 104 |
| 10 | 3/8″ | 10 | 18 | 65 | 140 | 104 |
| 15 | 1/2″ | 15 | 22 | 72 | 150 | 140 |
| 20 | 3/4 | 18 | 28 | 85 | 155 | 140 |
| 25 | 1″ | 24 | 34.5 | 91 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 43.5 | 110 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 49.5 | 122 | 190 | 164 |
| 50 | 2″ | 48 | 62 | 145 | 210 | 190 |
| Q621F-16,25,40,64 | ||||||
| mm< | In< | d< | G< | L2< | H< | W< |
| 8 | 1/4″ | 8 | 14 | 120 | 140 | 104 |
| 10 | 3/8″ | 10 | 18 | 130 | 140 | 104 |
| 15 | 1/2″ | 15 | 22 | 140 | 150 | 140 |
| 20 | 3/4 | 18 | 28 | 160 | 155 | 140 |
| 25 | 1″ | 24 | 34 | 180 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 42 | 200 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 48 | 218 | 190 | 164 |
| 50 | 2″ | 48 | 60 | 235 | 210 | 190 |
| Q681F-16 | ||||||
| mm< | In< | d< | G< | L3< | H< | W< |
| 15 | 1/2″ | 15 | 34 | 108 | 150 | 140 |
| 20 | 3/4 | 18 | 50.5 | 118 | 155 | 140 |
| 25 | 1″ | 24 | 50.5 | 127 | 165 | 140 |
| 32 | 1 1/2″ | 30 | 50.5 | 146 | 180 | 164 |
| 40 | 1 1/2″ | 38 | 50.5 | 159 | 190 | 164 |
| 50 | 2″ | 48 | 64 | 191 | 210 | 190 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三片式球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
