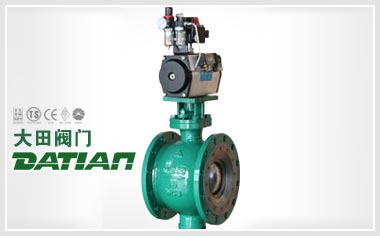

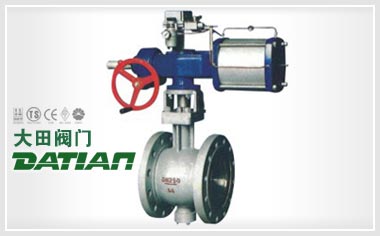

ZSRV氣動薄膜V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的最佳調節閥產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
閥體型式：直通鑄造球閥
閥芯型式：V型開口部分球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：

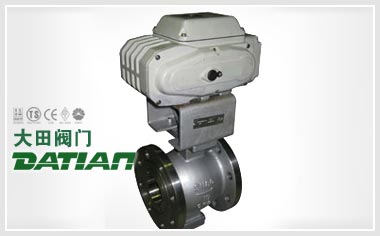

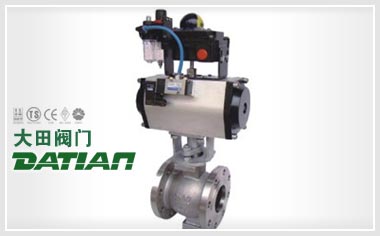

電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| Z | 執行機構 | R | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 | S:氣動活塞執行機構 J:氣動薄膜執行機構 |
R 角行程 |
V:標準型V型調節球閥 |
PN16=16 CL150LB=150 LB |
C=WCB |
DN50= DN50 |
| 流量特性 | 近似等百分比 |
|
|---|---|---|
| 可調范圍 | 全腔型 200:1 | |
| 額定CV值 | 硬密封CV 32~3700 軟密封CV 32~3550 | |
| 行程 | 全開 90° | |
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） | |
| 基本誤差% | 氣動 ±2 | 電動±2.0 |
| 回差% | 氣動 ≤1.5 | 電動≤1.0 |
| 死區% | 氣動 ≤0.6 | 電動≤1.0 |
注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
| 公稱通徑DN（mm） | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 硬密封 | 32 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 軟密封 | 32 | 78 | 90 | 150 | 240 | 345 | 580 | 1080 | 1800 | 2800 | 3550 | |
| 雙作用氣動執行機構 | 氣源壓力 400KPa | |||||||||||
| 型號 |
扭矩（N.M） |
PTFE填料，金屬密封允許壓差 單位MPa | ||||||||||
| ATD75 | 46.5 | 1.72 | 0.83 | 0.53 | 0.30 | 0.16 | ||||||
| ATD88 | 73.2 | 1.33 | 1.33 | 0.49 | 0.28 | |||||||
| ATD100 | 106 | 0.48 | 0.16 | |||||||||
| ATD125 | 221 | 0.82 | 0.45 | 0.25 | 0.19 | |||||||
| ATD160 | 453 | 0.81 | 0.52 | 0.40 | 0.13 | |||||||
| ATD200 | 850 | 0.9 | 0.69 | 0.60 | 0.42 | 0.31 | ||||||
| 單作用氣動執行機構 | 氣源壓力 400KPa | |||||||||||
| 型號 |
扭矩（N.M） |
PTFE填料，金屬密封允許壓差 單位MPa | ||||||||||
| ATS88 | 44 | 0.60 | 0.24 | 0.16 | 0.08 | |||||||
| ATS100 | 60.7 | 1.10 | 0.49 | 0.31 | 0.17 | 0.08 | ||||||
| ATS125 | 126 | 1.21 | 0.79 | 0.44 | 0.25 | 0.06 | ||||||
| ATS160 | 269 | 0.56 | 0.20 | 0.10 | 0.08 | |||||||
| ATS200 | 467 | 0.81 | 0.56 | 0.31 | 0.24 | |||||||
| ATS240 | 880 | 0.9 | 0.69 | 0.46 | 0.24 | 0.17 | ||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZSRV氣動V型調節球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
