ZYA9000型氣囊活塞式水錘吸納器是我廠消化目外資料及產品，自行設計制造的一種吸納供水系統水錘余壓白勺設備。在供水系統中，當水泵發生故障或突然停電等原因．使水流突然停止，并開始倒流時都會產生水錘。大家知道，液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波．以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。 ZYA9000型活塞氣囊式水錘吸納器和消聲止回閥組臺使月，能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞
| 零件名稱 | 閥體、閥蓋 | 活塞 | 密封圈 |
|---|---|---|---|
| 主要材料 | 不銹鋼 | 鑄銅、不銹鋼 | 丁腈橡膠 |
氣囊活塞式水錘吸納器的不銹鋼園柱體氣缸+一個GST型導向環，不銹鋼活塞+兩個密封圉+硅潤滑油，免維修?；钊顒樱瑲饽颐浛s、氣墊消能，吸納水錘。

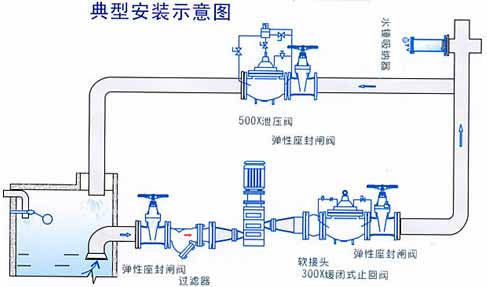

在ZYA9000型活塞氣囊式水錘吸納器工作時．氣缸內充滿一定壓力的氣體．月標準三通垂直裝于管路中。在正常情況下．當水流壓力低于氣缸內壓力時，活塞不會產生運動，吸納器對管路不產生影響，管路液體正常流動。當管路水流壓力高于氣缸內壓力時，能對水擊波的瞬產壓力提供有效的緩沖，從而使管內壓力得到調節。
| DN | 管徑 | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | 21/2” |
|---|---|---|---|---|---|---|---|---|
| mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| L | 1.6MPa | 200 | 300 | 320 | 340 | .350 | 365 | 465 |
| 2.5MPa | 220 | 320 | 340 | 355 | 380 | 385 | 485 | |
| DN | 管徑 | 3” | 4” | 5” | 6” | 8” | 10” | 12” |
| mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | 1.6MPa | 510 | 575 | 600 | 645 | 755 | 855 | 955 |
| 2.5MPa | 520 | 585 | 600 | 645 | 755 | 855 | 955 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣囊活塞式水錘吸納器 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
